Дополнительная комплектация вентиляторов ВО

Дополнительная комплектация осевых вентиляторов ВО: стаканы, переходы, защитные решётки, виброизоляторы и элементы крепления. Подбирается под типоразмер вентилятора и способ установки. Комплект собирается под типоразмер основного оборудования.

Технические характеристики

Как работает

• Нижняя часть основания выходит в подкровельное пространство и имеет фланец для присоединения воздуховода квадратного сечения.
• Стакан утепленный СТКУ — представляет собой стальную конструкцию, состоящую из участка оцинкованной трубы прямоугольного сечения, утепленного термо-шумоизолирующим материалом толщиной 50 мм и нижнего опорного основания по конструкции аналогичного СТКВ.
• Предназначен для предотвращения образования конденсата на внутренних стенках стакана из-за перепада температур наружного воздуха и температуры воздуха в помещении.
• Стакан утепленный с утепленным клапаном СТКУ-К – представляет собой стакан СТКУ в который встраивается воздушный утепленный клапан VKZ(G) оснащенный электроприводом с питанием 220 В и возвратной пружиной для предотвращения неконтролируемого перетока воздуха в системе при выключенном вентиляторе.
• Стакан утепленный с противопожарным клапаном СТКУ-П – представляет собой стакан СТКУ в который встраивается противопожарный клапан КДМ-3-СЛ, оснащенный реверсивным электроприводом с питанием 220 В.
• Стакан утепленный с обратным клапаном СТКУ-П-приток – представляет собой стакан СТКУ в который встраивается обратный клапан, работающий только на приток.
• Возможно изготовление вышеперечисленных стаканов из нержавеющей стали (для вентиляторов в коррозионностойком исполнении) или из углеродистой стали с полимерным покрытием.

Что это даёт

Где применяется

• Монтаж оборудования на кровле, в проёме и в сети воздуховодов.
• Пусконаладка и последующее обслуживание установки.
• Комплектация поставки под конкретный проект.

Чертежи и схемы

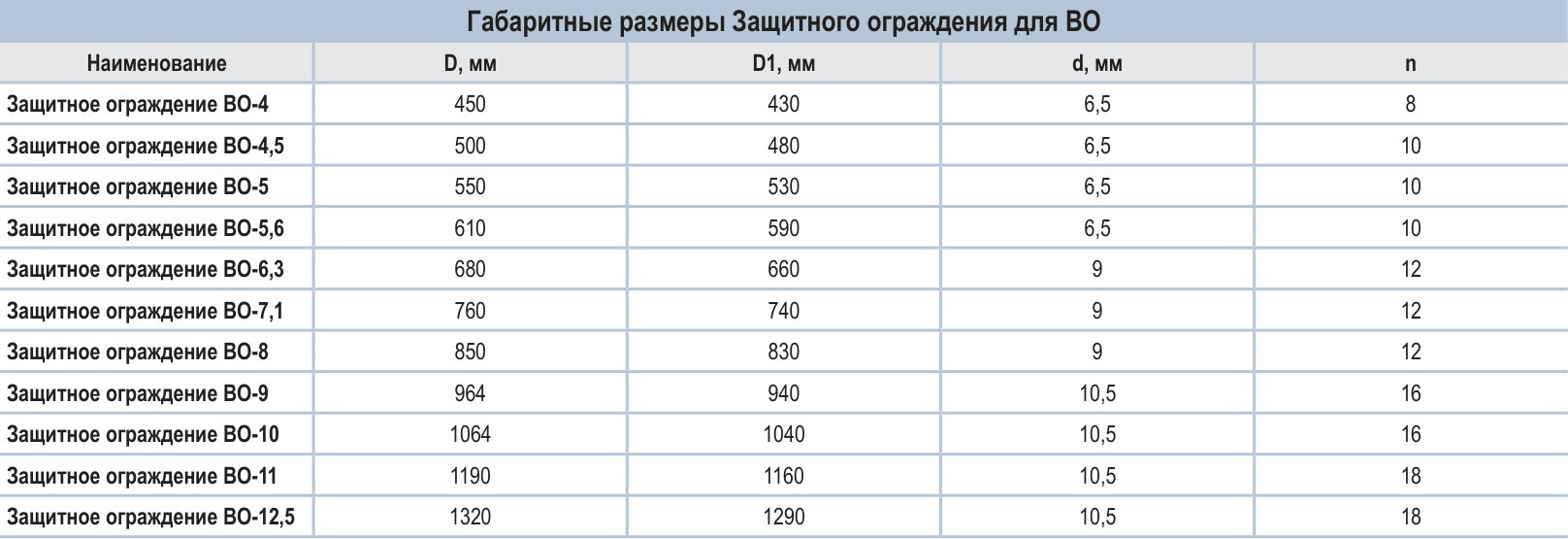

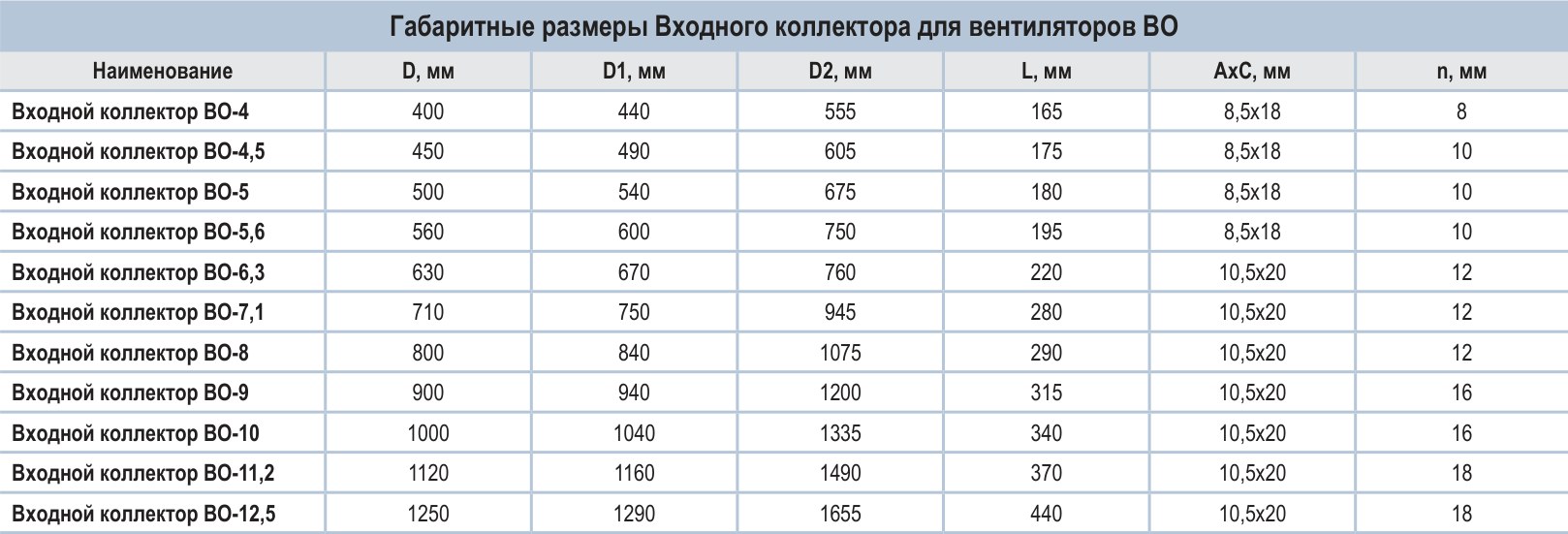

Таблицы типоразмеров, массы и коэффициентов местного сопротивления — в паспорте изделия: кнопка «Паспорт изделия (PDF)» выше.

Как подобрать и заказать

• Определите типоразмер основного оборудования.
• Уточните способ монтажа: кровля, проём, воздуховод.
• Пришлите спецификацию — соберём комплект целиком.
