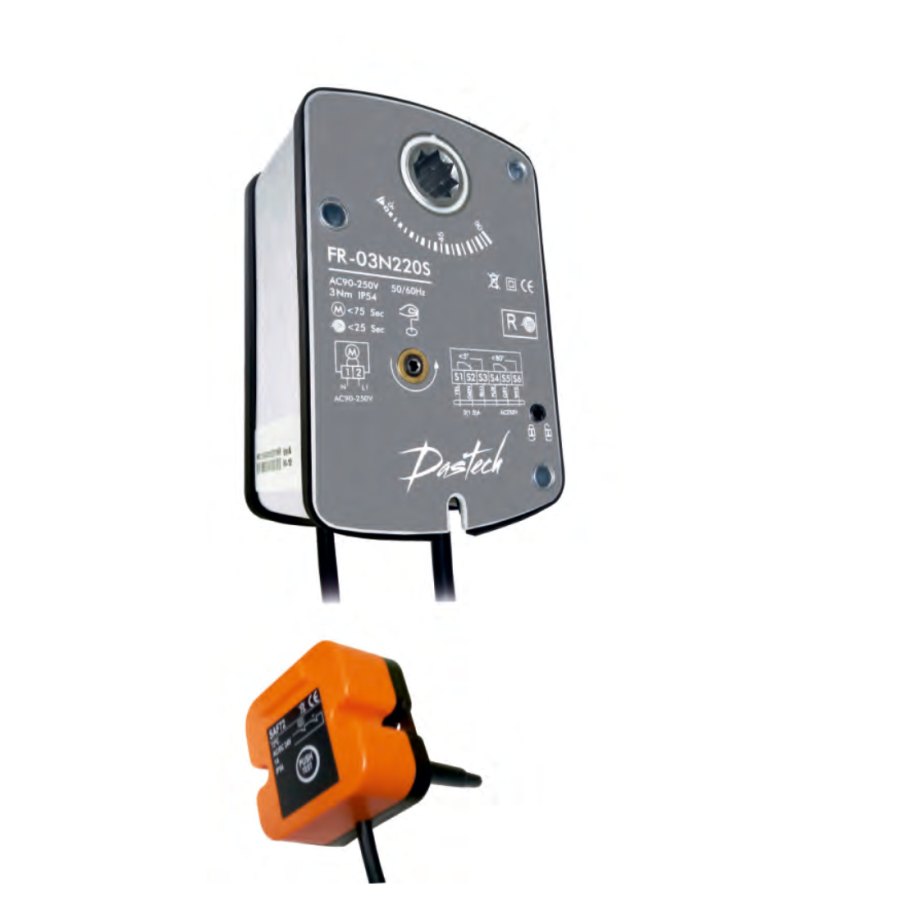

Электропривод Dastech FR-03N24ST 3 Н·м, 24 В, для противопожарных клапанов
⚙️ Подбор и заказ
Характеристики
Описание
Как работает
В дежурном режиме привод под напряжением удерживает заслонку огнезадерживающего клапана открытой, пружина взведена. При снятии питания по сигналу пожарной автоматики или при срабатывании терморазмыкателя пружина закрывает клапан за 20–30 с. Два встроенных переключателя передают на пульт положения «открыто» и «закрыто».
Что это даёт
Технические характеристики
| Модель | FR-03N24ST |
| Назначение | Электропривод противопожарного клапана |
| Крутящий момент, Н·м | 3 |
| Площадь заслонки, м² | до 0,6 |
| Напряжение питания | 24 В AC/DC |
| Управление | 2-позиционное (открыто/закрыто) |
| Возвратная пружина | с возвратной пружиной |
| Время поворота | двигатель 75 с / пружина 25 с |
| Угол поворота | до 95° |
| Потребляемая мощность | 5 Вт в движении / 3 Вт в удержании |
| Вспомогательные переключатели | 2 переключателя (SPDT) |
| Терморазмыкатель (ТРУ) | 72 °С, в комплекте |
| Вал заслонки | □12×12 мм; втулки-переходники 8×8 и 10×10 мм |
| Длина вала | от 90 мм |
| Ручное управление | есть |
| Уровень шума | не более 45 дБ(А) |
| Степень защиты | IP54 |
| Рабочая температура | −20…+50 °С |
| Температура хранения | −30…+80 °С |
| Влажность | 95 % отн. влажности, без конденсата (EN 60730-1) |
| Ресурс | 60 000 циклов |
| Габариты (Д×Ш×В), мм | 132×87×59 |
| Масса, кг | 1,4 |
| Производитель | Dastech |
Модификации на этой платформе
Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.
| Модель | Момент, Н·м | Питание | Управление | Переключатели | ТРУ 72 °С |
|---|---|---|---|---|---|
| FR-03N24S | 3 | 24 В | откр./закр. | 2 | — |
| FR-03N24ST | 3 | 24 В | откр./закр. | 2 | да |
| FR-03N220S | 3 | 230 В | откр./закр. | 2 | — |
| FR-03N220ST | 3 | 230 В | откр./закр. | 2 | да |
Расшифровка маркировки
FR-03N24ST- FR — серия: приводы противопожарных клапанов с возвратной пружиной
- 03N — крутящий момент 3 Н·м
- 24 — напряжение питания 24 В AC/DC
- S — 2 встроенных вспомогательных переключателя положения
- T — терморазмыкающее устройство (ТРУ) на 72 °С в комплекте

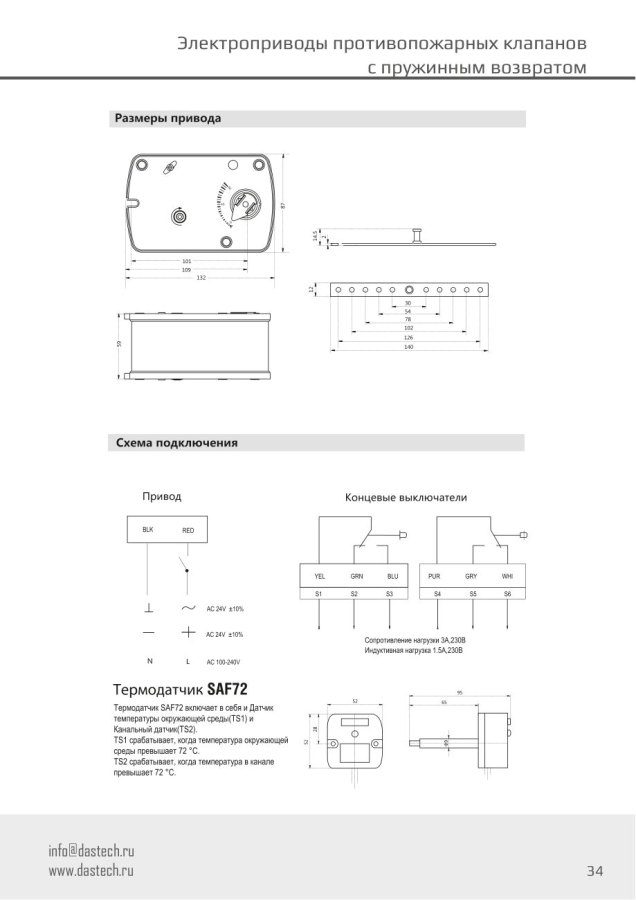

Размеры, подключение и монтаж
Аналоги других производителей
По таблице соответствия производителя привод заменяет модели:
| Belimo | BFL24-T |
| Nanotek | 340TA-024D-03-S2/8F12 |
Совпадают момент, питание и тип управления; посадочные размеры и схему подключения сверяйте по техлисту перед заменой.
Где применяется
- Нормально открытые огнезадерживающие клапаны (ОЗК) общеобменной вентиляции
- Противопожарные клапаны на пересечении огнестойких преград
- Клапаны с квадратным валом 12×12 мм (втулки-переходники 8×8 и 10×10 мм)
- Замена приводов Belimo BLF / BF и Nanotek серии с возвратной пружиной
- Системы с питанием 24 В от прибора пожарной автоматики или 230 В от щита
Как подобрать
- Площадь заслонки: ширина × высота в метрах. Привод FR-03N24ST рассчитан на заслонку до 0,6 м²; для плотных и утеплённых клапанов берите запас 20–30 %
- Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
- Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
- Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
- Вал заслонки: □12×12 мм; втулки-переходники 8×8 и 10×10 мм, длина от 90 мм
- Терморазмыкатель: модели ST комплектуются ТРУ на 72 °С, модели S — без него (когда закрытие идёт только по сигналу автоматики)
Смотрите также
Важно знать
Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.
Тип привода (с пружиной или реверсивный) определяется типом клапана: нормально открытый ОЗК — привод с возвратной пружиной FR, нормально закрытый клапан и клапан дымоудаления — реверсивный FS. Замена одного на другой меняет логику срабатывания клапана.
